Die WECO Rohrleitungsschieber
Rohrleitungsschieber sind Absperrarmaturen zur zuverlässigen Absperrung von Rohrleitungen in Industrie, Kommunaltechnik und Umweltschutz – für Gase, Flüssigkeiten und Feststoffe. Je nach Einbausituation werden sie als Zwischenarmatur zwischen zwei Flanschen oder als Endarmatur am Rohrleitungsende eingesetzt. Alle WECO Rohrleitungsschieber werden einer Dichtheitsprüfung nach DIN EN 12266-1 unterzogen. Unsere Schieber sind in verschiedenen Bauformen, Werkstoffen und Antriebsarten erhältlich und werden nach höchsten internationalen Normen gefertigt.
Klicken Sie direkt auf das gewünschte Produkt oder entdecken Sie alle Ausführungen im Überblick. Werkstoffübersicht, Antriebsarten und der WECO Bestellschlüssel folgen am Ende der Seite.
Vollflanschschieber
Vollflanschschieber sind Absperrarmaturen mit eigenen Flanschen, die direkt in die Rohrleitung eingebaut werden. Sie eignen sich sowohl als Zwischenarmatur zwischen zwei Rohrleitungsflanschen als auch als Endarmatur am Leitungsende. WECO bietet den DUO-Vollflanschschieber in den Baulängen K1 und K3 sowie in einer größeren INA-Ausführung für höhere Nennweiten an.
DUO-Vollflanschschieber

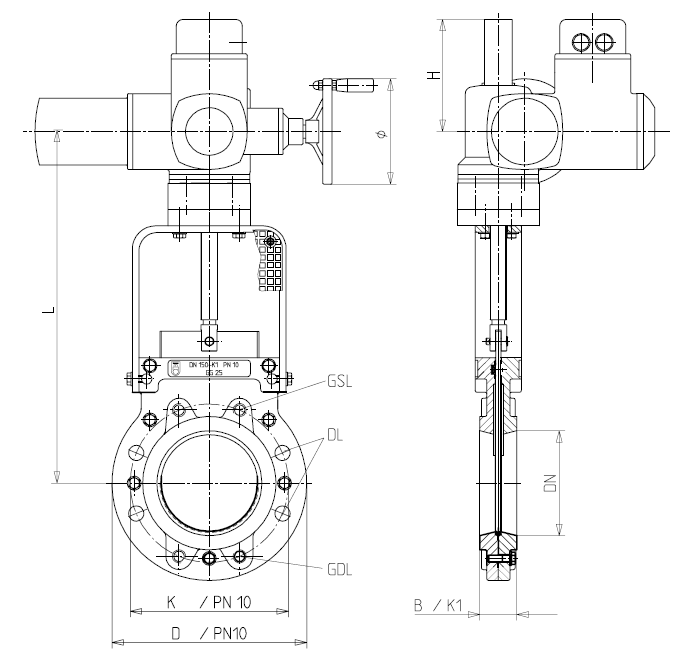

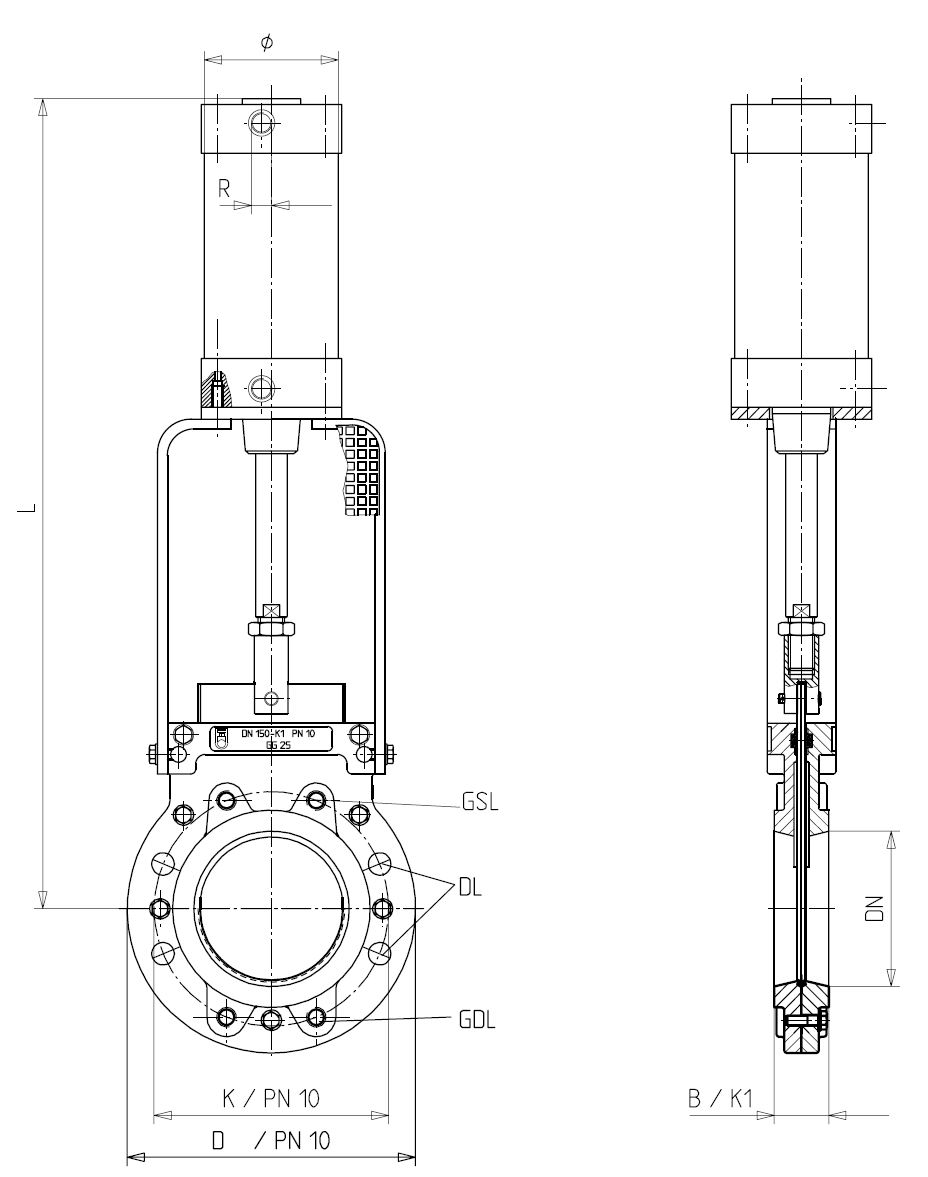

Elektroschieber: EA-K1- Pneumatik-Zylinderschieber: ZAP-K1
- Handradschieber: HAB-K1
Nennweite | DN 50 – DN 400 |
Nenndruck | bis PN10 / PN16 (siehe Downloads) |
Baulänge | K1 / K3 (nach DIN EN 558) |
Werkstoff | siehe Tabelle unten |
Flanschnorm | DIN EN 1092-2, PN 10 |
Antriebsart | Elektromotor, Handhebel, Handrad, Hydraulik-Zylinder, Kettenrad, Pneumatik-Zylinder, Stirnradgetriebe, Vierkantschoner |
Einsatz | Zwischenarmatur / Endarmatur |
Individuelle Konfiguration möglich Aufbauform, Antriebsart, Spindelausführung und Sonderwerkstoffe individuell konfigurierbar – sprechen Sie uns an.

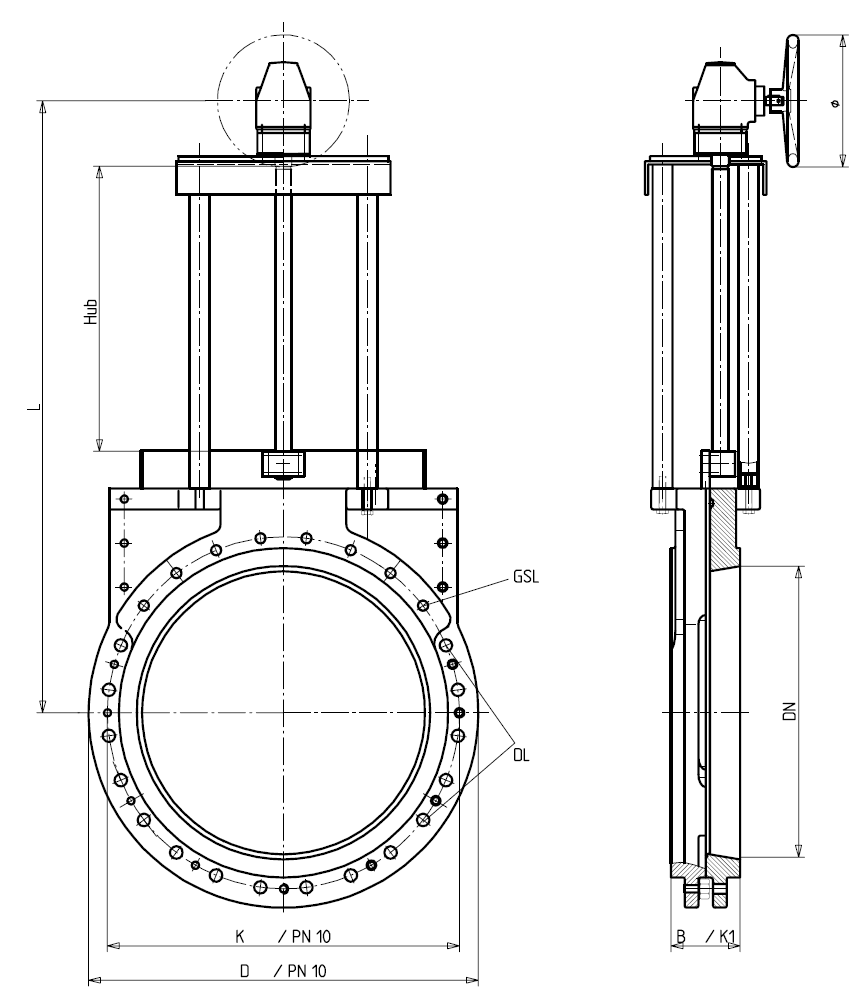

INA-Vollflanschschieber

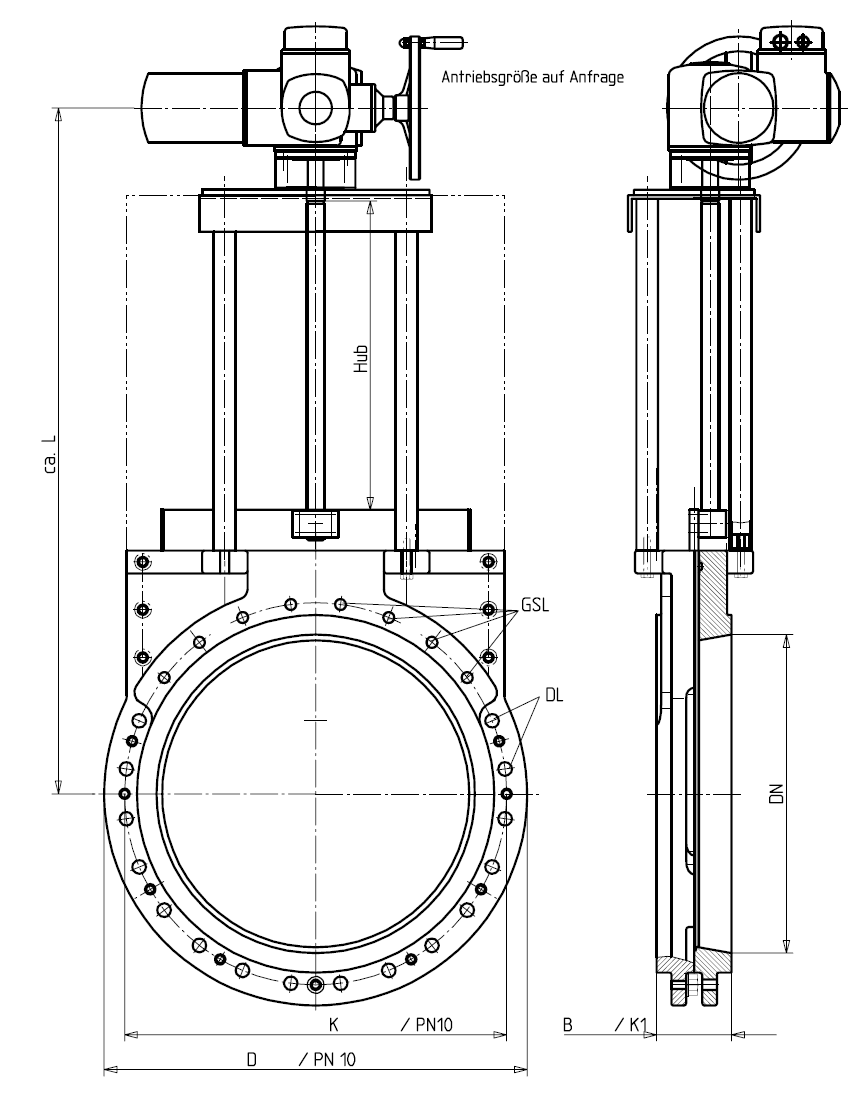

- Elektroschieber: EA-INA-K1

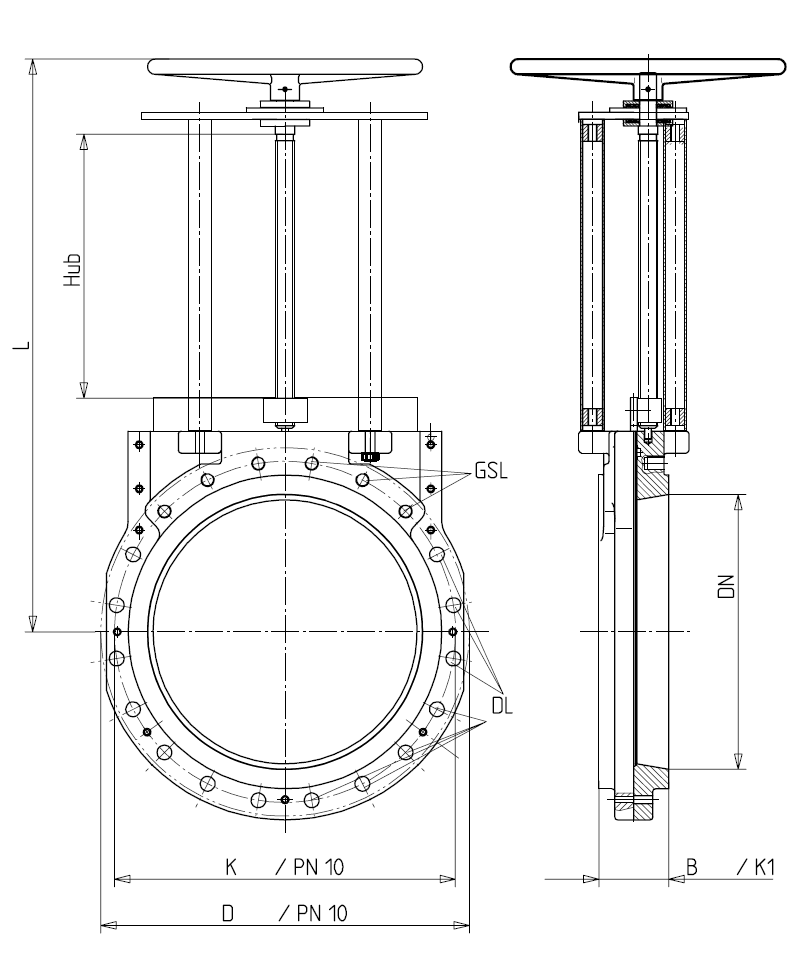

- Handradschieber: HAB-INA-K1
- Handradschieber: HAB-INA-K1
Nennweite | DN 500 – DN 1200 (Größere Nennweiten auf Anfrage) |
Nenndruck | PN10 / PN16 (siehe Downloads) |
Baulänge | K1 / K3 (nach DIN EN 558) |
Werkstoff | siehe Tabelle unten |
Flanschnorm | DIN EN 1092-2, PN 10 |
Antriebsart | Elektromotor, Handhebel, Handrad, Hydraulik-Zylinder, Kettenrad, Pneumatik-Zylinder, Stirnradgetriebe, Vierkantschoner |
Einsatz | Zwischenarmatur / Endarmatur |
Individuelle Konfiguration möglich Aufbauform, Antriebsart, Spindelausführung und Sonderwerkstoffe individuell konfigurierbar – sprechen Sie uns an.

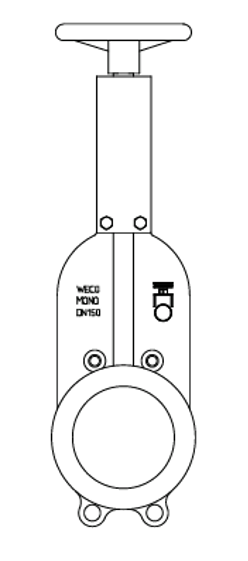

MONO-Schieber
Mono-Schieber zeichnen sich durch ihr einteiliges Monoblock-Gehäuse aus, das Führung und Gehäuse in einer kompakten Einheit vereint. Diese Bauweise macht sie besonders wartungsarm, langlebig und platzsparend. Als Zwischenflanscharmatur sind sie ideal für den Einsatz in beengten Einbausituationen in Industrie und Kommunaltechnik.
MONO-Schieber
- Elektroschieber: EA-MONO-K1
- Elektroschieber: EA-MONO-K3

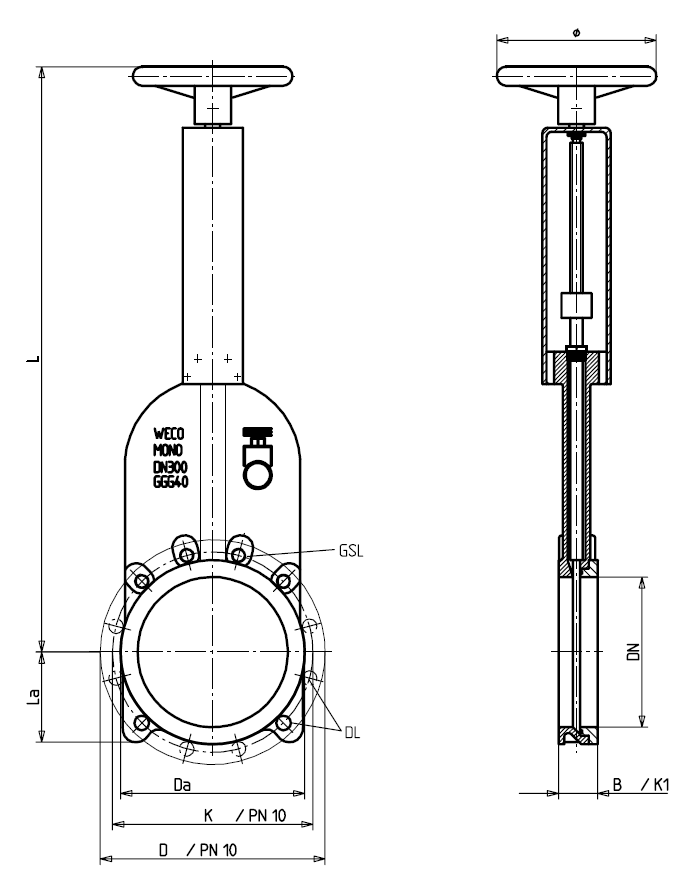

- Handradschieber: HAB-MONO-K1
- Handradschieber: HAB-MONO-K3
- Pneumatik-Zylinderschieber: ZAP-MONO-K1
- Pneumatik-Zylinderschieber: ZAP-MONO-K3
Nennweite | DN 50 – DN 300 |
Nenndruck | siehe Drucktabelle MONO-Schieber |
Baulänge | K1 / K3 (nach DIN EN 558) |
Werkstoff | siehe Tabelle unten |
Flanschnorm | DIN EN 1092-2, PN 10 |
Antriebsart | Elektromotor, Handhebel, Handrad, Hydraulik-Zylinder, Kettenrad, Pneumatik-Zylinder, Stirnradgetriebe, Vierkantschoner |
Einsatz | Zwischenarmatur / Schüttgutausführung / Erdeinbau / Regelschieber |
Individuelle Konfiguration möglich Aufbauform, Antriebsart, Spindelausführung und Sonderwerkstoffe individuell konfigurierbar – sprechen Sie uns an.
Schüttgutschieber
Schüttgutschieber sind speziell für die Absperrung von Rohrleitungen ausgelegt, durch die körnige, pulverförmige oder stückige Materialien transportiert werden. Ihre konstruktive Besonderheit liegt in der optimierten Plattengeometrie, die Rückstände und Ablagerungen im Gehäuse minimiert. WECO bietet Schüttgutschieber in drei Ausführungen an: die DS-Ausführung mit durchgehender Schieberplatte, die RQR-Ausführung mit rundem Ein- und Auslauf und quadratischem Innenquerschnitt sowie die R-RQR-Ausführung mit rundem Einlauf für spezifische Fördergutanforderungen.
Schüttgutschieber DS
- Elektroschieber: EA-DS-K1
Nennweite | DN 50 – DN 700 |
Nenndruck | auf Anfrage |
Baulänge | K1 / K3 (nach DIN EN 558) |
Werkstoff | siehe Tabelle unten |
Flanschnorm | DIN EN 1092-2, PN 10 |
Antriebsart | Elektromotor, Handhebel, Handrad, Hydraulik-Zylinder, Kettenrad, Pneumatik-Zylinder, Stirnradgetriebe, Vierkantschoner |
Einsatz | Zwischenarmatur / Endarmatur |
Individuelle Konfiguration möglich Aufbauform, Antriebsart, Spindelausführung und Sonderwerkstoffe individuell konfigurierbar – sprechen Sie uns an.

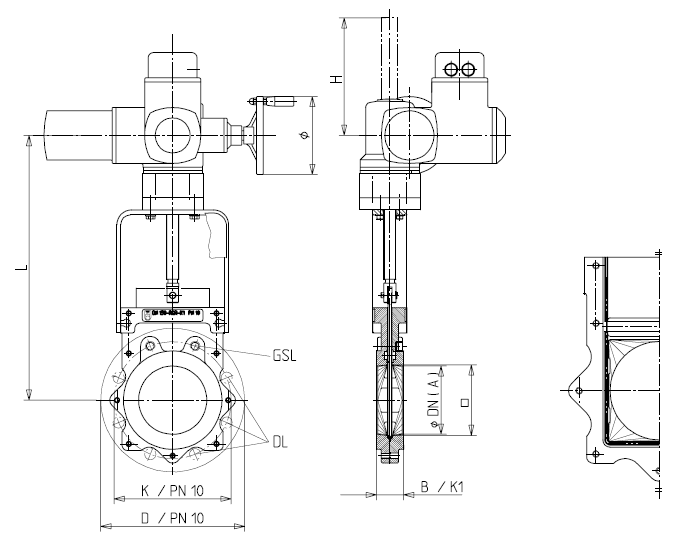

Schüttgutschieber RQR
- Elektroschieber: EA-RQR-K1
- Handradschieber: HAB-RQR-K1

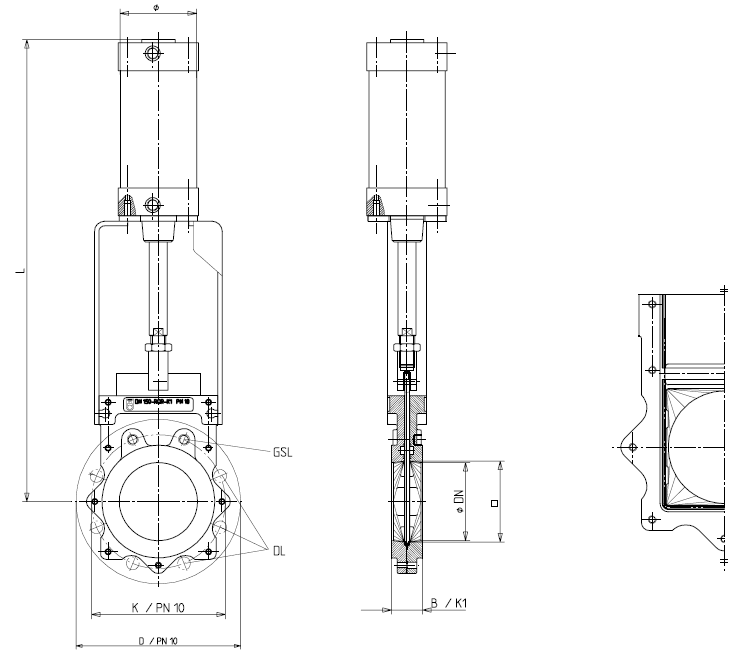

- Pneumatik-Zylinderschieber: ZAP-RQR-K1
Nennweite | DN 50 – DN 700 |
Nenndruck | PN10 / PN16 |
Baulänge | K1 / K3 (nach DIN EN 558) |
Werkstoff | siehe Tabelle unten |
Flanschnorm | DIN EN 1092-2, PN 10 |
Antriebsart | Elektromotor, Handhebel, Handrad, Hydraulik-Zylinder, Kettenrad, Pneumatik-Zylinder, Stirnradgetriebe, Vierkantschoner |
Einsatz | Zwischenarmatur / Endarmatur |
Individuelle Konfiguration möglich Aufbauform, Antriebsart, Spindelausführung und Sonderwerkstoffe individuell konfigurierbar – sprechen Sie uns an.
Blendenregulierungsschieber
Blendenregulierschieber ermöglichen nicht nur die vollständige Absperrung, sondern auch die stufenlose Regulierung des Durchflusses. Sie werden überall dort eingesetzt wo eine präzise Mengensteuerung erforderlich ist – insbesondere in Kläranlagen, der Wasserwirtschaft und der kommunalen Infrastruktur. WECO bietet zwei Ausführungen: den BRS-Z mit zentraler und den BRS-A mit absinkender Durchströmachse.

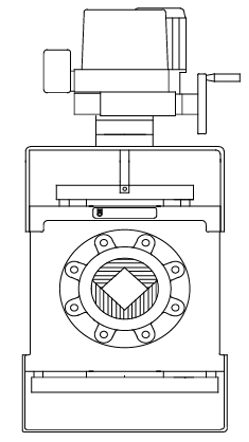

Blendenregulierungsschieber BRS-Z
- Elektroschieber: EA-BRSZ-K1
Nennweite | DN50 – DN600 |
Nenndruck | auf Anfrage |
Baulänge | K1 / K3 (nach DIN EN 558) |
Werkstoff | siehe Tabelle unten |
Flanschnorm | DIN EN 1092-2, PN 10 |
Antriebsart | Elektromotor, Handhebel, Handrad, Hydraulik-Zylinder, Kettenrad, Pneumatik-Zylinder, Stirnradgetriebe, Vierkantschoner |
Einsatz | Durchflussreglung / Absperrung |
Individuelle Konfiguration möglich Aufbauform, Antriebsart, Spindelausführung und Sonderwerkstoffe individuell konfigurierbar – sprechen Sie uns an.
Blendenregulierungsschieber BRS-A
- Elektroschieber: EA-BRSA-K1
Nennweite | DN 50 – DN 600 |
Nenndruck | auf Anfrage |
Baulänge | K1 / K3 (nach DIN EN 558) |
Werkstoff | siehe Tabelle unten |
Flanschnorm | DIN EN 1092-2, PN 10 |
Antriebsart | Elektromotor, Handhebel, Handrad, Hydraulik-Zylinder, Kettenrad, Pneumatik-Zylinder, Stirnradgetriebe, Vierkantschoner |
Einsatz | Durchflussreglung / Absperrung |
Individuelle Konfiguration möglich Aufbauform, Antriebsart, Spindelausführung und Sonderwerkstoffe individuell konfigurierbar – sprechen Sie uns an.
Sonderschieber
Unser bewährtes DUO- und MONO-Schieber-Programm bildet die Basis – darüber hinaus fertigen wir auf Anfrage auch Sonderausführungen innerhalb unseres Produktspektrums. Dazu gehören individuelle Flanschbilder, abweichende Nennweiten, Rechteckschieber oder spezielle Werkstoffkombinationen.
Teilen Sie uns Ihre Anforderungen mit – wir prüfen ob und wie wir diese im Rahmen unserer Fertigung umsetzen können.
Material trifft Anforderung – unsere Werkstoffübersicht
Schiebergehäuse
Grauguß
GG-25 (Standard)
GG-50
GG-40.3
Stahlguß
GS-20
Aluminium
GAL (nicht im Ex-Bereich)
Edelstahl
V2A – 1.4308
V4A – 1.4408
V4A – 1.4539
V4A – 1.4462
Kunststoff
PP – Polypropylen (nicht im Ex-Bereich)
Schieberplatte
Edelstahl
V2A – 1.4301 (Standard)
V4A – 1.4571
V4A – 1.4539
V4A – 1.4462
Spindel
Edelstahl
Chrom – 1.4104 (Standard)
V2A – 1.4301
V4A – 1.4571
V4A – 1.4539
V4A – 1.4462
Bügel
Stahl
S 235 JR (St 37-2) (Standard)
Edelstahl
V2A – 1.4301
V4A – 1.4571
Vom Handrad bis zum Hydraulikzylinder – wir haben den passenden Antrieb
Handrad
- nicht steigende Spindel
- steigende Spindel
E-Antrieb
- EAB – nicht steigende Spindel
- EA – steigende Spindel im Schutzrohr
Kettenrad
- KRB – nicht steigende Spindel
- KR – steigende Spindel
Stirnradgetriebe
- SGB – nicht steigende Spindel
- SG – steigende Spindel
Hebel
- HEA
Zahnstangengetriebe
- ZSG – steigende Zahnstange
Vierkant
- VKB – nicht steigende Spindel
Kupplung
- KUB
Kegelradgetriebe
- KGB – nicht steigende Spindel
- KG – steigende Spindel
Zylinderantrieb pneumatisch
- ZAP
Zylinderantrieb hydraulisch
- ZAH
